一、基本情况：

炎陵县水口镇叶家祠是毛泽东主持第一次连队建党旧址，为典型的晚清江南祠堂建筑，砖木结构，硬山顶，小青瓦屋面，中间是堂屋，两旁为侧室杂屋，整个建筑面阔六间、进深二间，建筑面积196.25平方米。1983年评为湖南省重点文物保护单位，2010年评为湖南省全民国防教育基地。

二、项目介绍：

炎陵县水口镇叶家祠是毛泽东同志主持首次连队建党旧址，是支部建在连上的实践地，是转战上井冈的决策地，也是中国共产党军魂思想的诞生地。《国务院关于核定并公布第八批全国重点文物保护单位的通知》下发，公布了第八批全国重点文物保护单位762处，其中近现代重要史迹及代表性建筑234处，炎陵县水口镇叶家祠——毛泽东水口连队建党旧址成功入选。我司利用3D激光扫描技术对该建筑建立数字化实体模型，提供精准的建筑位置、尺寸等，用于后期重建、修缮等。

三、工作内容：

a、现场数据采集

通过现场查勘采用三维激光扫描仪对该建筑内外部进行扫描，采集现场点云数据。

b、数据应用

利用3D激光扫描技术，对该建筑建立数字化实体模型，为重建、修缮等提供精准的建筑位置、构建尺寸等参数。同时，利用此成果可生成任意位置纵、横断面2D矢量图，提供给施工、设计、加固等所需的参数，减少施工和设计的误差，提高施工质量，为建设把控提供直观、科学的便利。

c、项目照片（包括前期采集工作，成果展示）

点云展示清晰正射影像

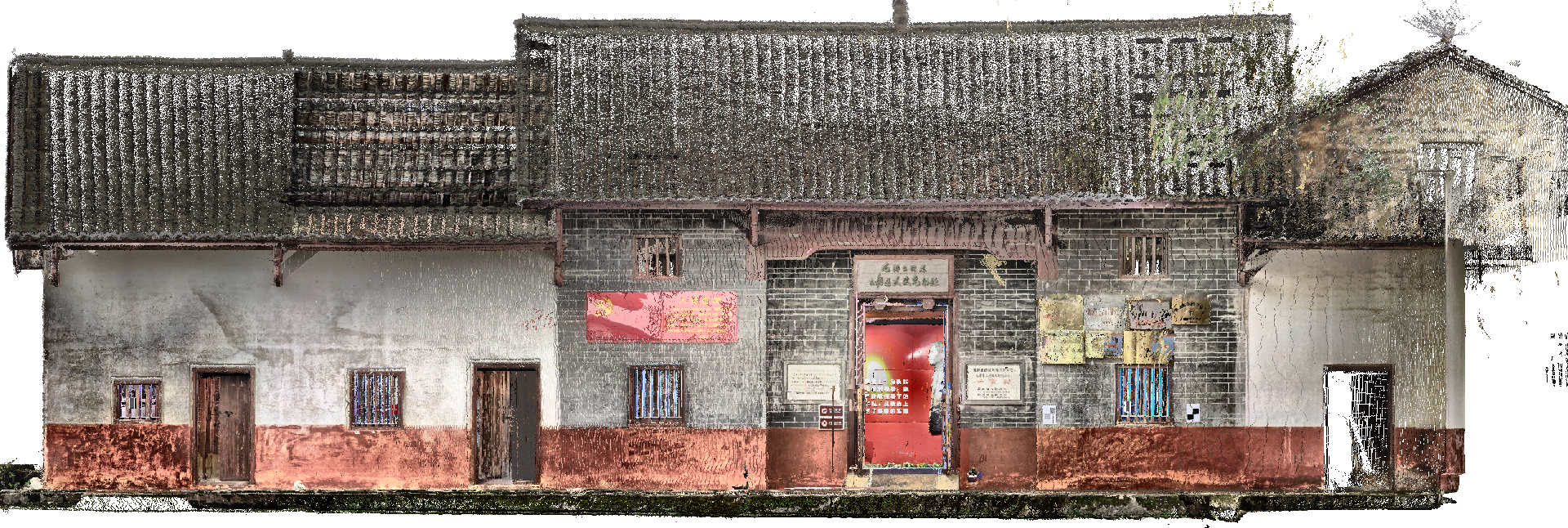

正立面正射影像

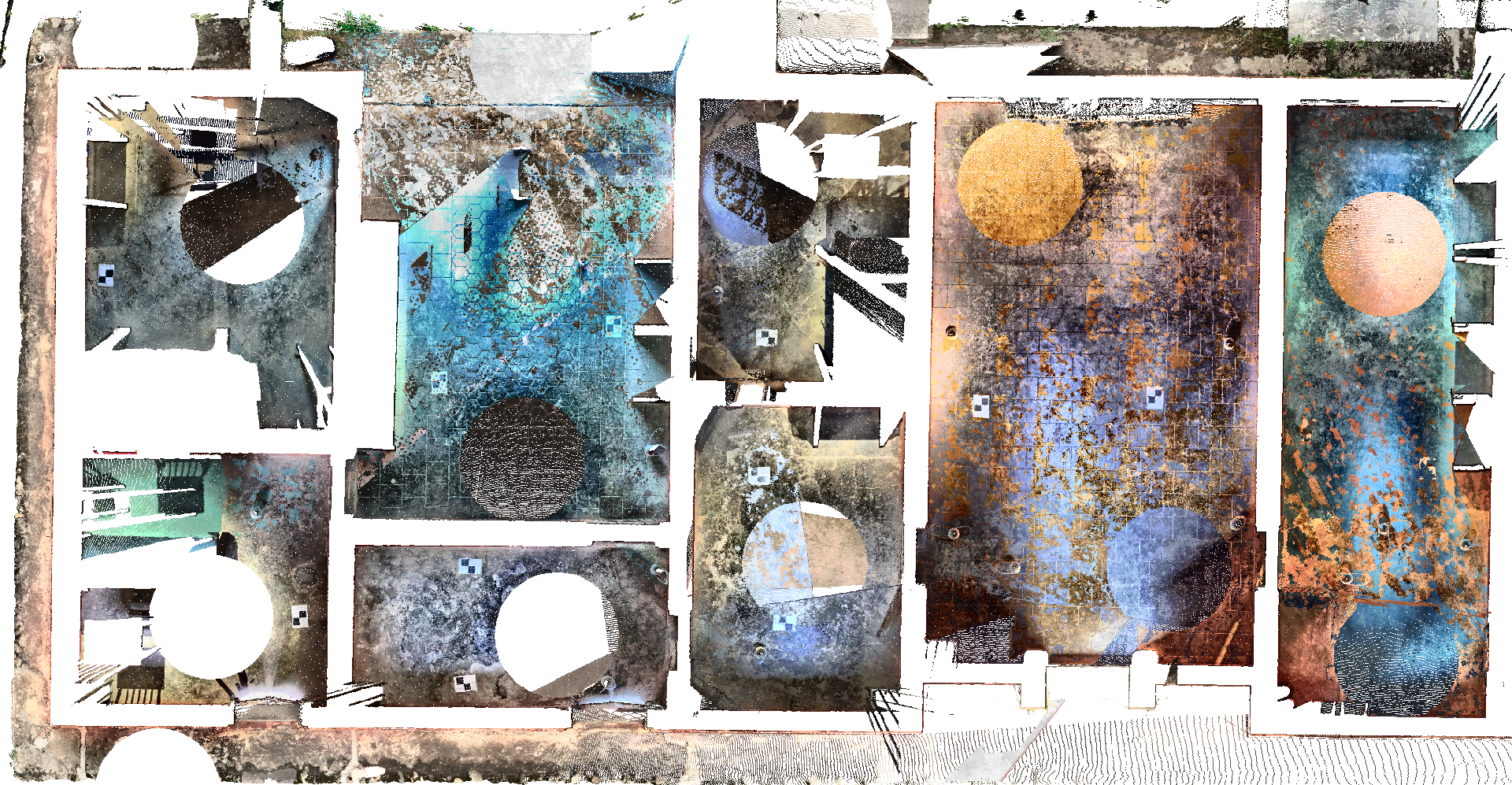

平面正射影像

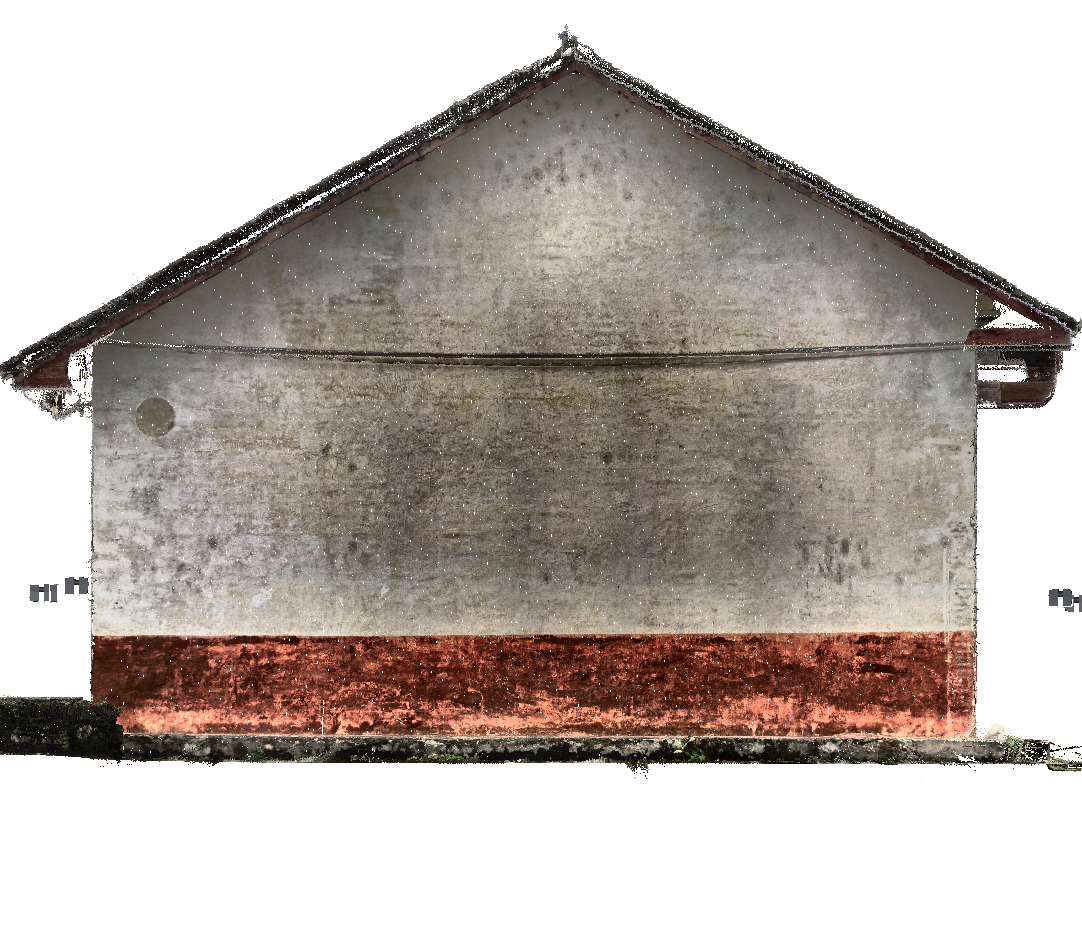

侧立面正射影像

制作模型浏览webshare文件（电子版），可实时对施工现场进行观测、测量等。webshare展示：

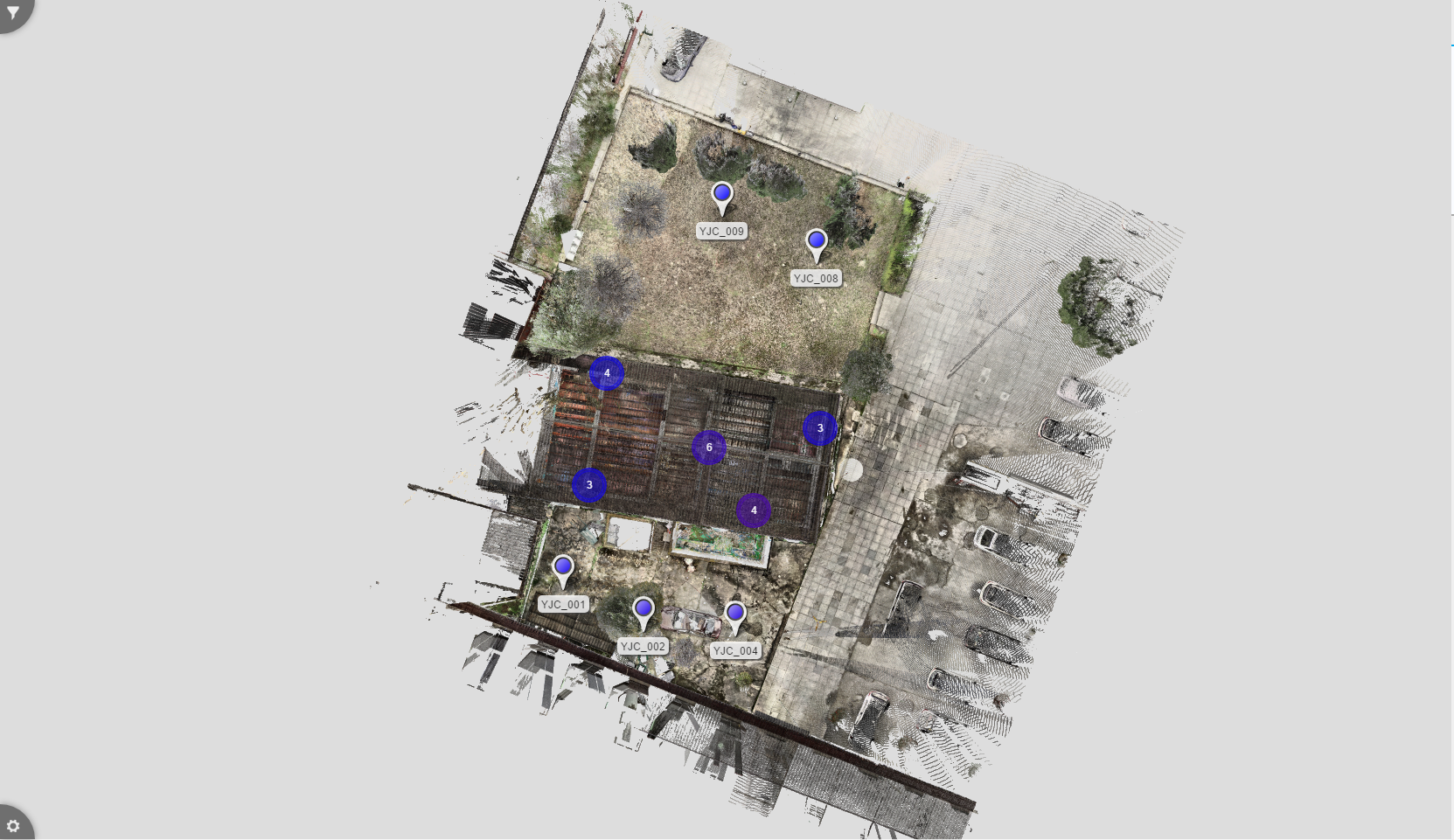

3D激光扫描场地

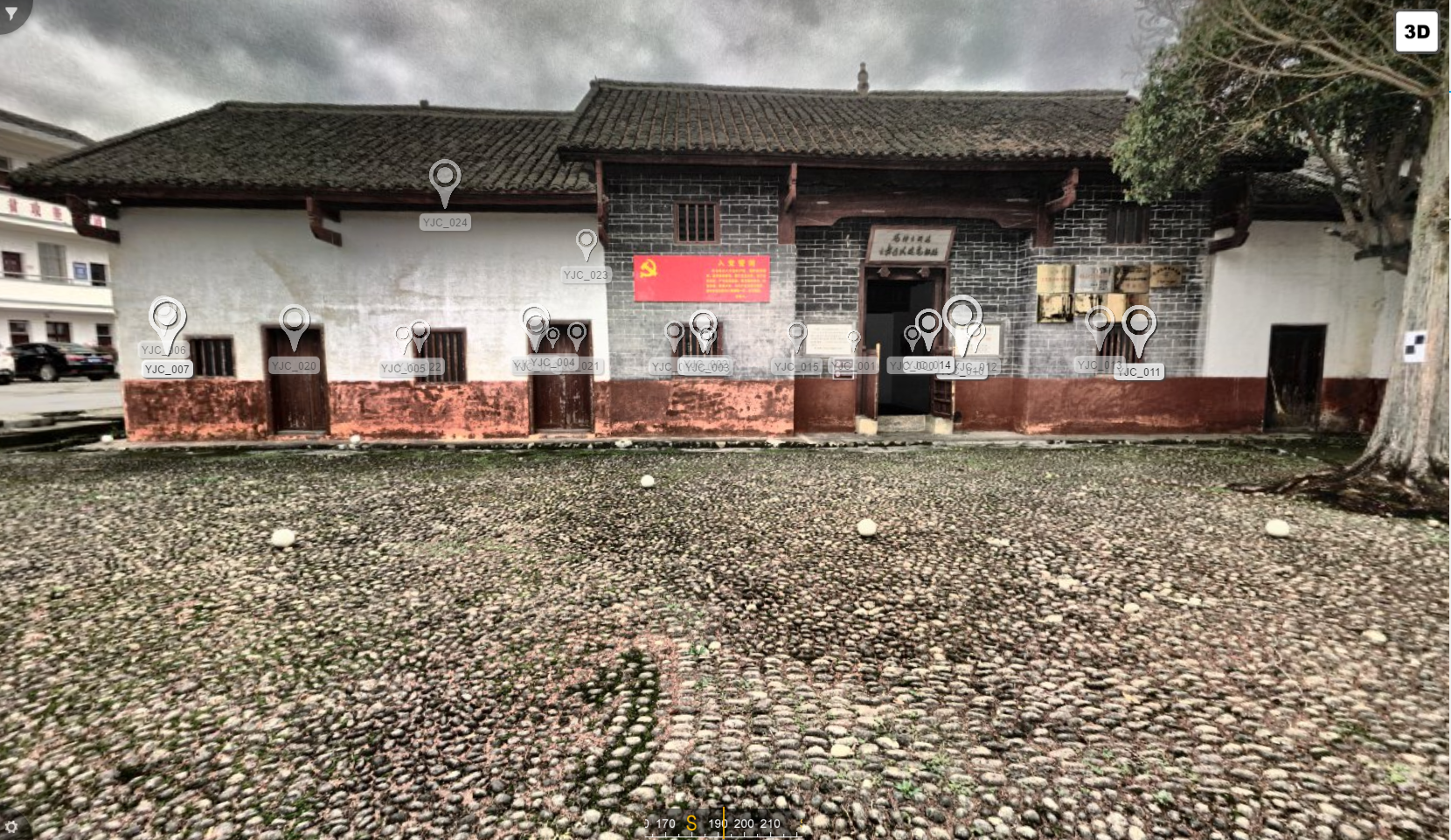

建筑实景数字化模型图

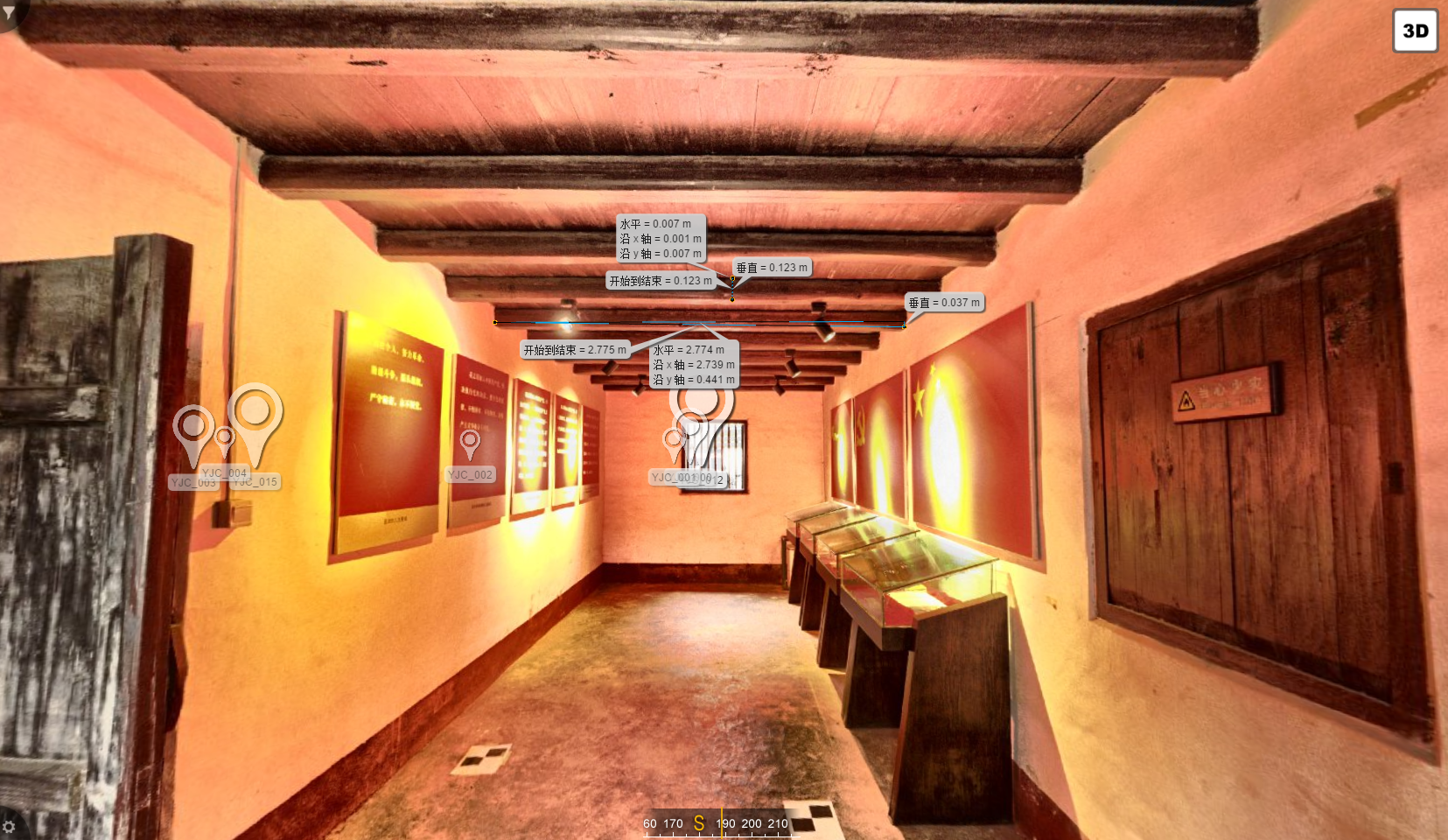

建筑内实景数字化模型测量

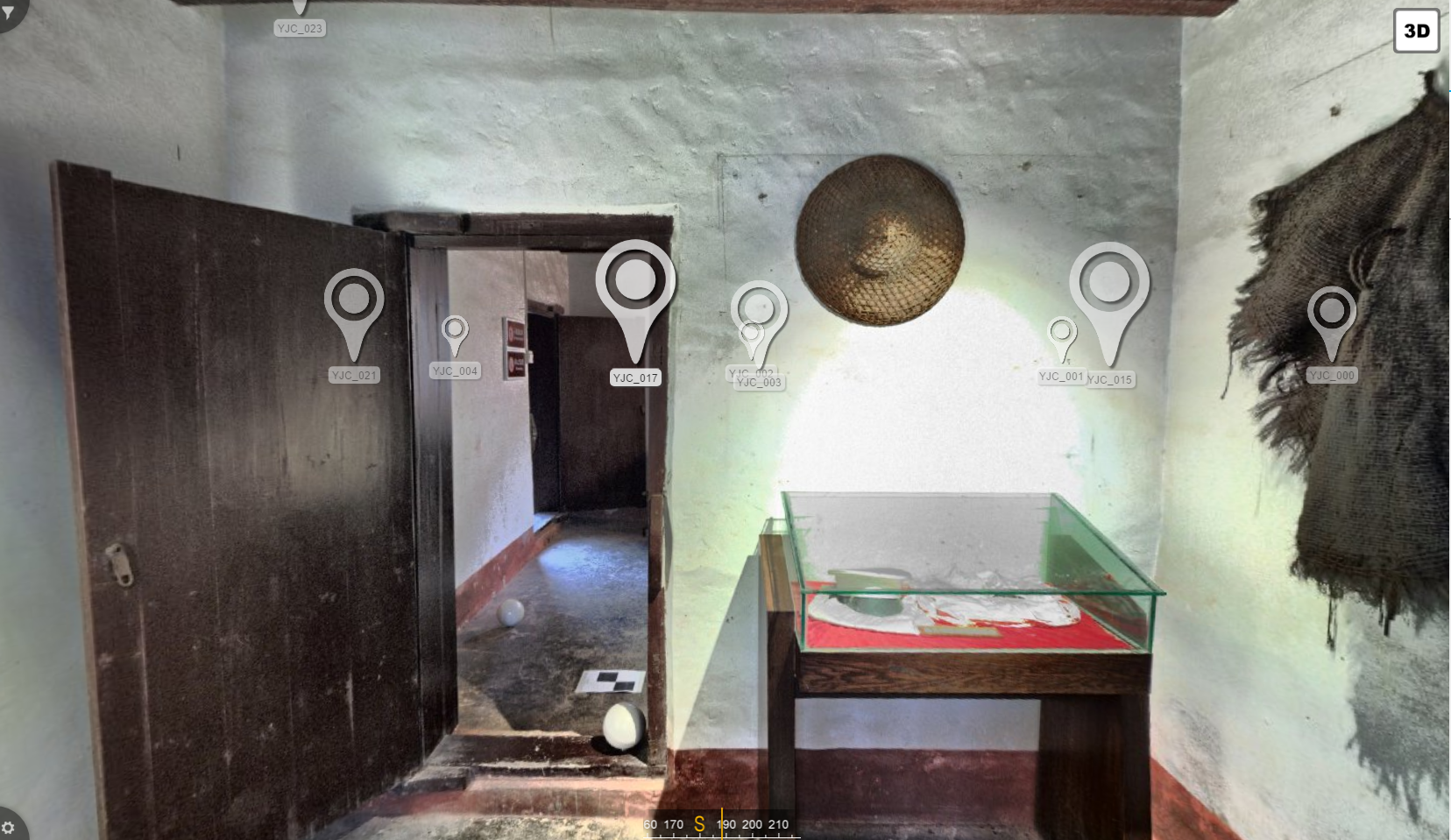

建筑内实景数字化模型图

四、三维扫描数字化的特点：

1、使用红外点云采集式扫描仪采集精准尺寸数据，拥有不接触，效率高的特点可不破坏现场及特殊环境下高效率作业；

2、能高精度采集现场实物的真实坐标数据，提供高精度尺寸数据的1:1三维点云数字模型，直观，可360度全方位观测；

3、提供的通用数据拥有做为后期监测、制图、资料存档、变形检测等工作精确测量所需数据的基础支撑。一次采集多次多项使用；

4、可实现彩色多格式网格、正色摄影及其结合三维点云的AutoCad输出。提供直观，便捷易使用的尺寸数据。

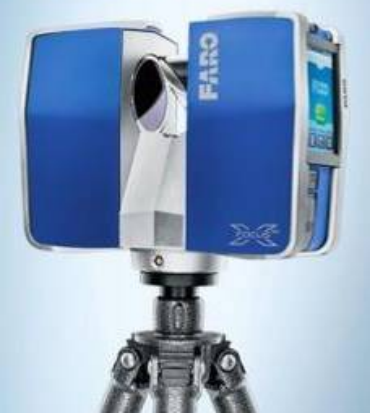

三维激光扫描仪（FARO330）
